Trek

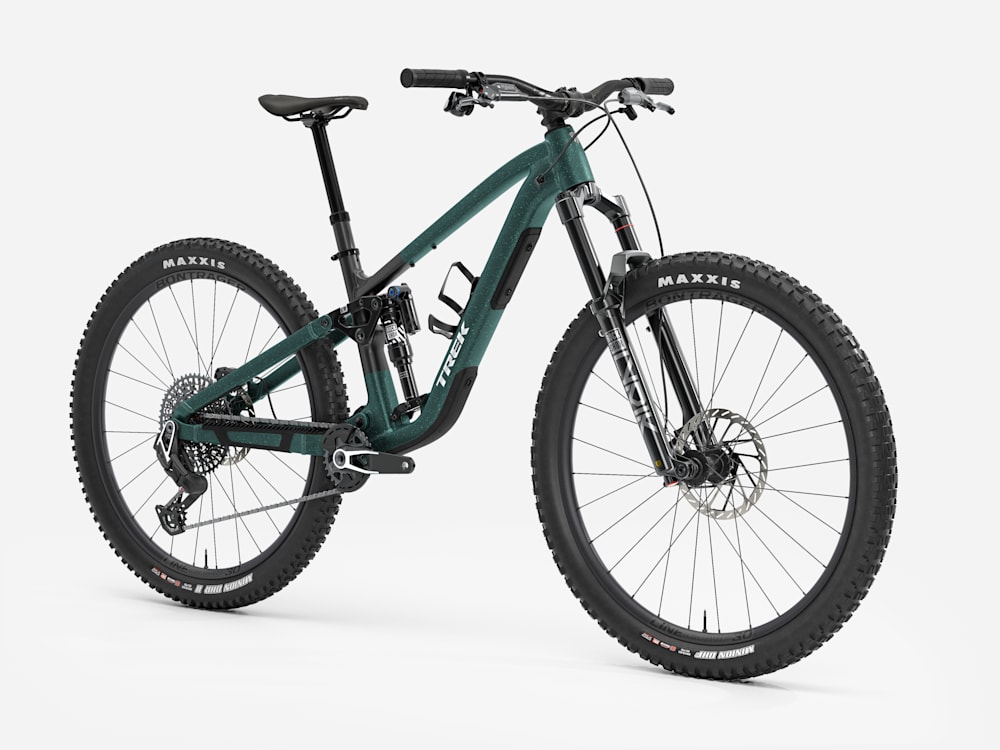

Fuel EX 9 X0 AXS Gen 7
Gallery
Images
product
Geometry
Geometry
>
Geometry
Geometry
Frame geometry
| Geometry | L | M | S | XL | XXL |
|---|---|---|---|---|---|
| Stack | 63.8mm | 62.4mm | 61mm | 65.1mm | 66.5mm |
| Reach | 48.5mm | 46mm | 43.1mm | 51mm | 53mm |
| Headtube length | 12.5mm | 11mm | 9.5mm | 14mm | 15.5mm |
| Headtube angle | 64.5deg | 64.5deg | 64.6deg | 64.5deg | 64.5deg |
| BB height | 33.9mm | 33.9mm | 34mm | 33.9mm | 33.9mm |
| BB drop | 3.5mm | 3.5mm | 3.4mm | 3.5mm | 3.5mm |
| Trail | 12.9mm | 12.9mm | 12.9mm | 12.9mm | 12.9mm |
| Fork length | — | — | — | — | — |
| Fork offset | 4.4mm | 4.4mm | 4.4mm | 4.4mm | 4.4mm |
| Front center | — | — | — | — | — |
| Chainstay length | 44.2mm | 43.7mm | 43.7mm | 44.7mm | 45.2mm |
| Wheelbase | 126.2mm | 122.5mm | 118.7mm | 129.8mm | 133mm |
| Top tube | 61.7mm | 58.3mm | 54.8mm | 65.1mm | 68mm |
| Standover height | 74.9mm | 74.2mm | 74.1mm | 75.5mm | 76.4mm |
| Seat tube length | 42mm | 40mm | 37mm | 45.5mm | 47.5mm |
| Seat tube angle | 72.6deg | 72.6deg | 72.7deg | 72.6deg | 72.6deg |
Spec geometry
| Geometry | L | M | S | XL | XXL |
|---|---|---|---|---|---|
| Crank length | 170mm | 170mm | 170mm | 170mm | 170mm |
| Stem length | 45mm | 45mm | 45mm | 45mm | 45mm |
| Handlebar width | 780mm | 780mm | 780mm | 780mm | 780mm |
| Handlebar reach | — | — | — | — | — |
| Handlebar drop | — | — | — | — | — |
| Saddle width | 145mm | 145mm | 145mm | 145mm | 145mm |
| Dropper post travel | 200mm | 170mm | 150mm | 200mm | — |
| Seatpost offset | — | — | — | — | — |
Specs
Full specs
>
Specs
Full specs
Frame
Frame
Alpha NEXT Platinum aluminum, internal storage, ZS headset, adjustable leverage rate, guided internal routing, interchangeable alloy rocker link, interchangeable lower shock mount, downtube guard, shuttle guard, BSA 73, ISCG 05, ABP, UDH, Boost148, adaptable travel 145mm-160mm
Suspension
Rear shock
RockShox Deluxe Ultimate RC2T, 205mm x 60mm
Fork
RockShox Lyrik Ultimate, DebonAir+ w/ ButterCups, Charger 3.1 RC damper, tapered steerer, 44mm offset, Boost110, 15mm Maxle Stealth, 150mm travel
Brakes
Front brake
SRAM Maven Silver 4-piston hydraulic disc
Rear brake
SRAM Maven Silver 4-piston hydraulic disc
Front rotor
SRAM HS2, 6-bolt, 200mm
Rear rotor
SRAM HS2, 6-bolt, 180mm
Drivetrain
Shift levers
SRAM AXS Pod
Rear derailleur
SRAM X0 Eagle AXS, T-Type
Cassette
SRAM Eagle XS-1295, T-Type, 10-52, 12 speed
Chain
SRAM X0 Eagle, T-Type, 12 speed
Crankset
SRAM X0 Eagle, DUB, 30T steel, T-Type, 55mm chainline, 170mm length
Bottom bracket
SRAM DUB MTB Wide, 73mm, BSA threaded
Cockpit
Stem
Bontrager Elite, 35mm, 0 degree, 45mm length
Handlebars
Race Face Turbine, alloy, 35mm, 40mm rise, 780mm width
Grips
Trek Line Elite, lock-on
Saddle
Verse Short Comp, steel rails, 145mm width
Seatpost
Bontrager Line Dropper, MaxFlow, internal routing, 34.9mm (Size S: 150mm travel/410mm length; Size M: 170mm travel/450mm length; Size L-XL: 200mm travel/515mm length)
Wheels & Tires
Front wheel
Bontrager Line Comp 30, Tubeless Ready, 6-bolt, Boost110, 15mm thru axle, 29"
Rear wheel
Bontrager Line Comp 30, Tubeless Ready, Rapid Drive 108, 6-bolt, SRAM XD freehub, Boost148, 12mm thru axle (Size S: 27.5"; Size M/L/XL: 29")
Front tire
Maxxis Minion DHF, tubeless ready, 3C, EXO+ casing, MAXXGRIP, folding bead, 29x2.5"
Rear tire
Maxxis Minion DHR II, tubeless ready, 3C, EXO+ casing, MAXXTERRA, folding bead (Size S: 27.5x2.5"; Size M/L/XL: 29x2.5")
Weight
Weight
17.08 kg / 37.66 lbs (size M, with TLR sealant, no tubes)
