Pinarello

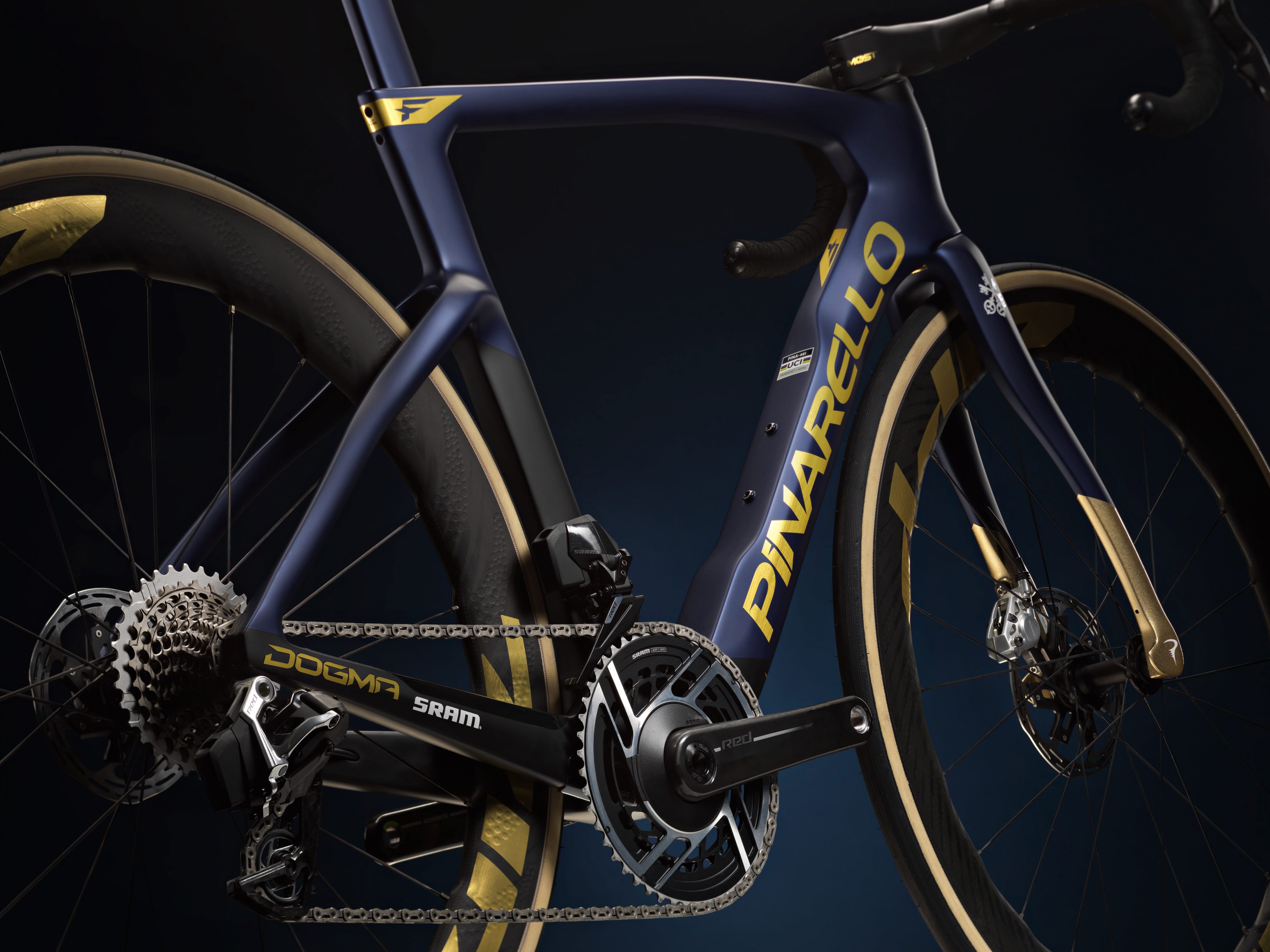

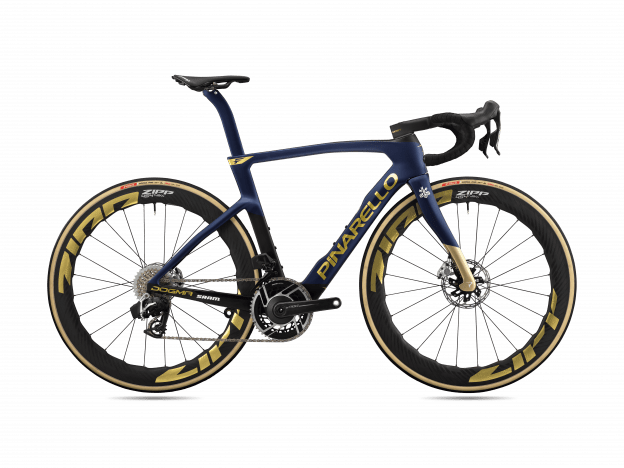

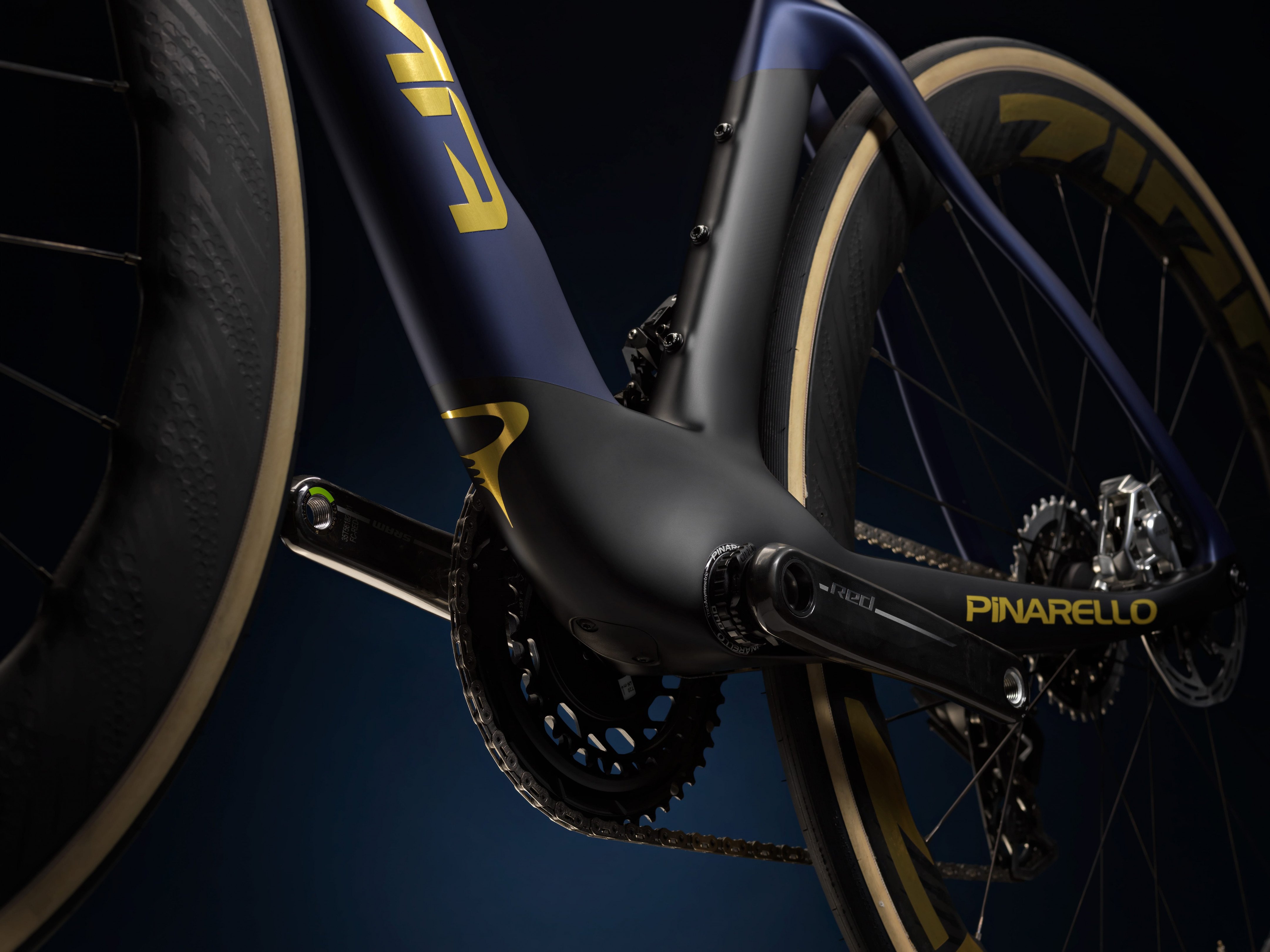

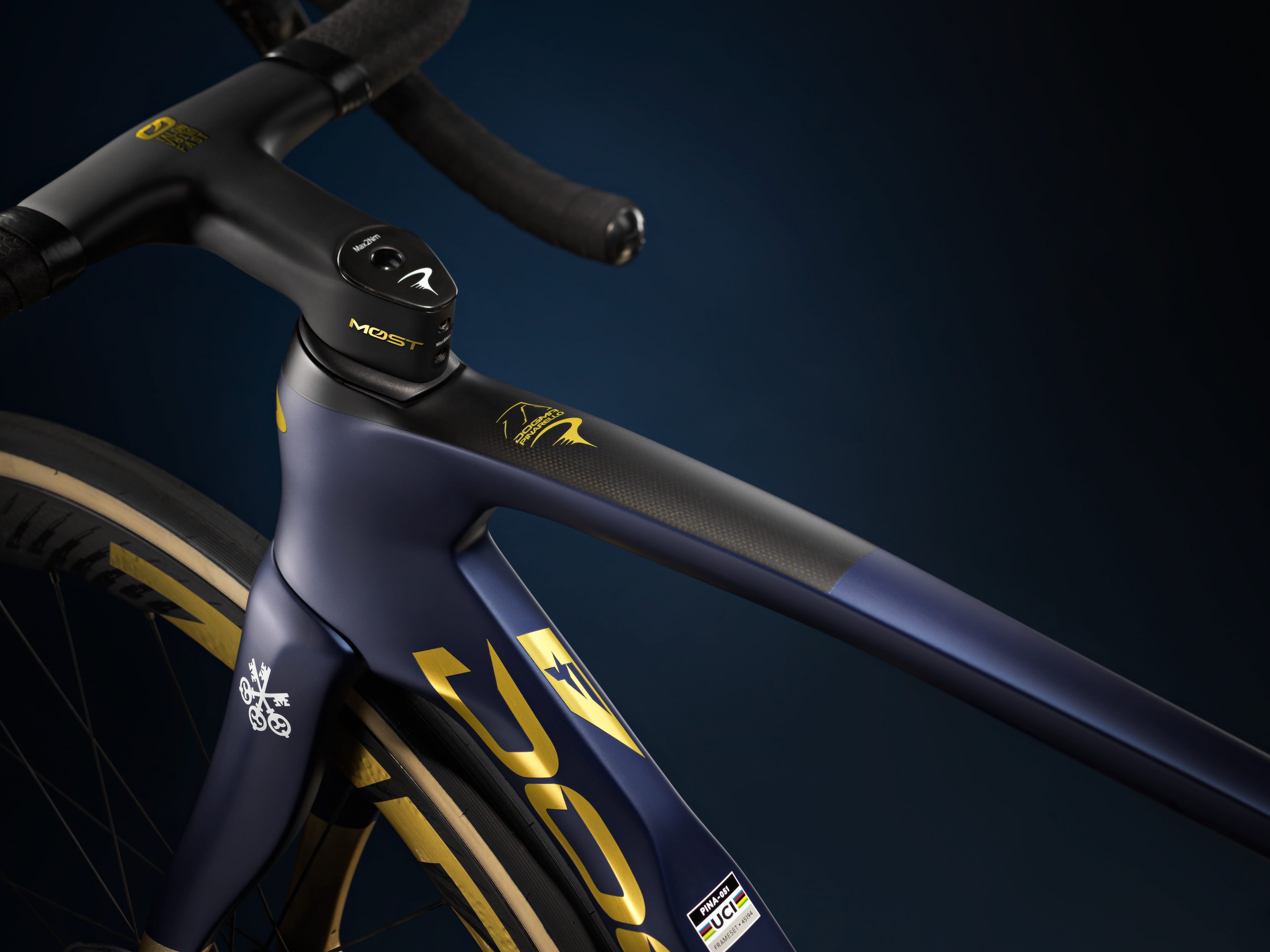

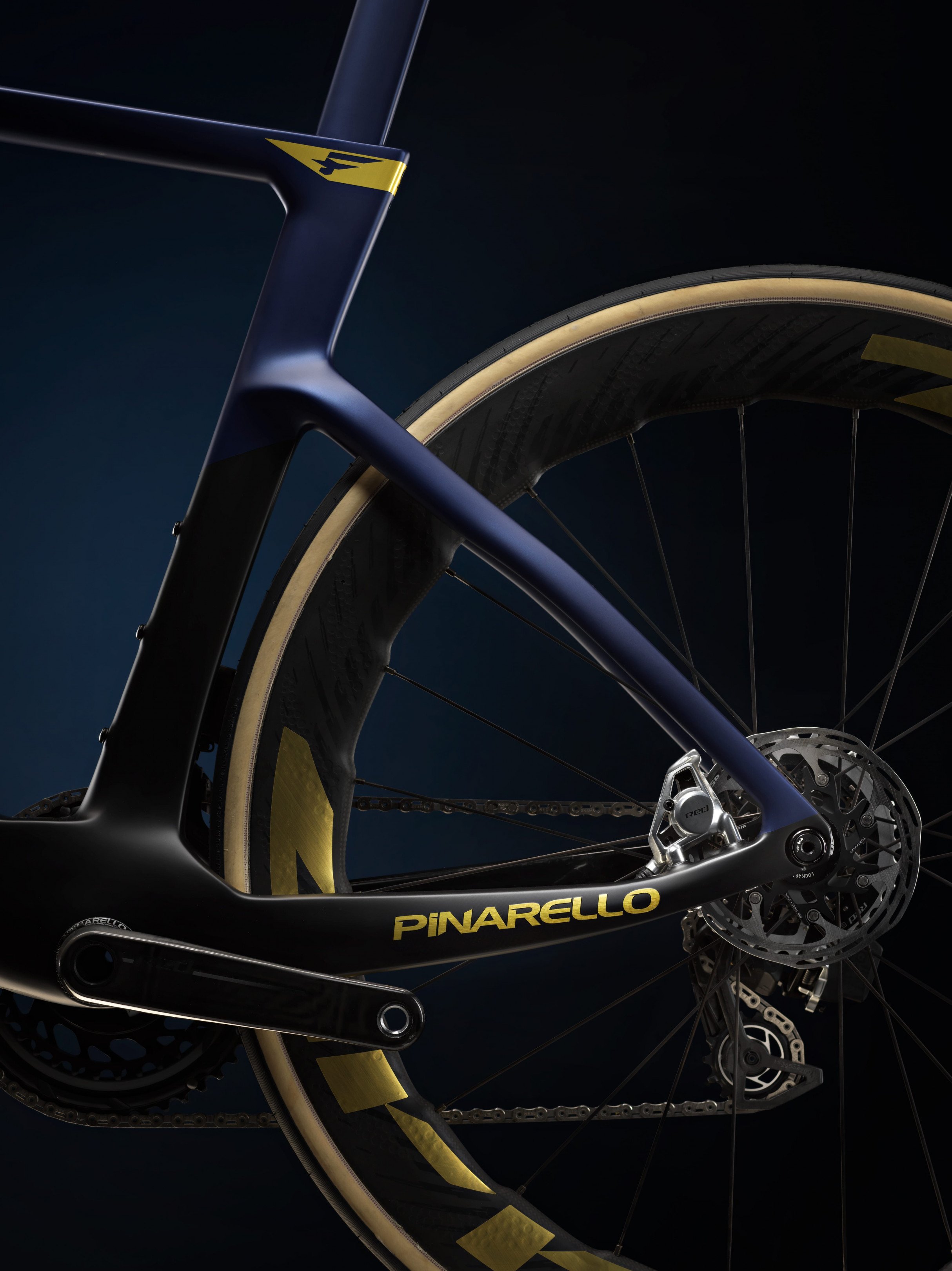

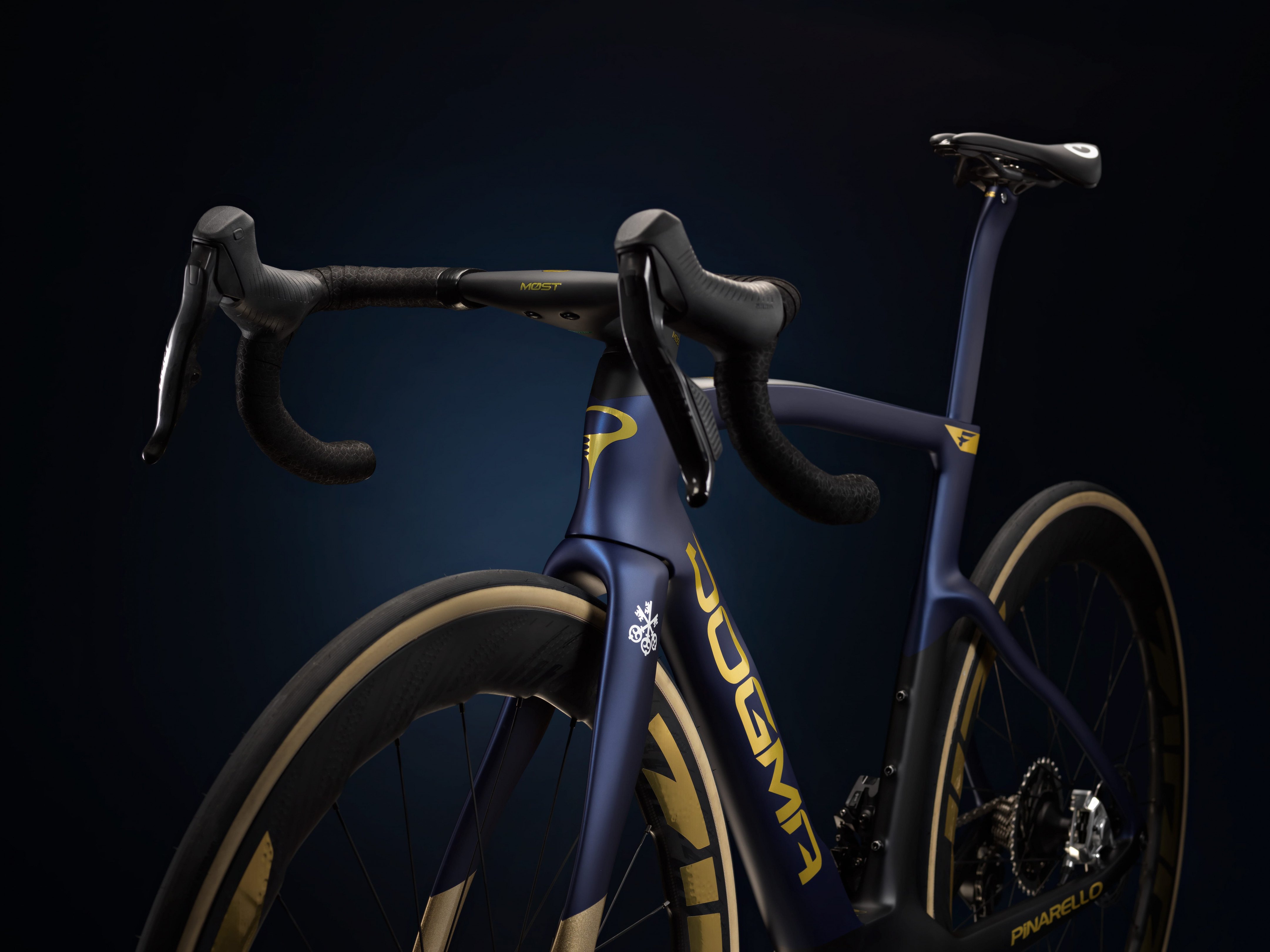

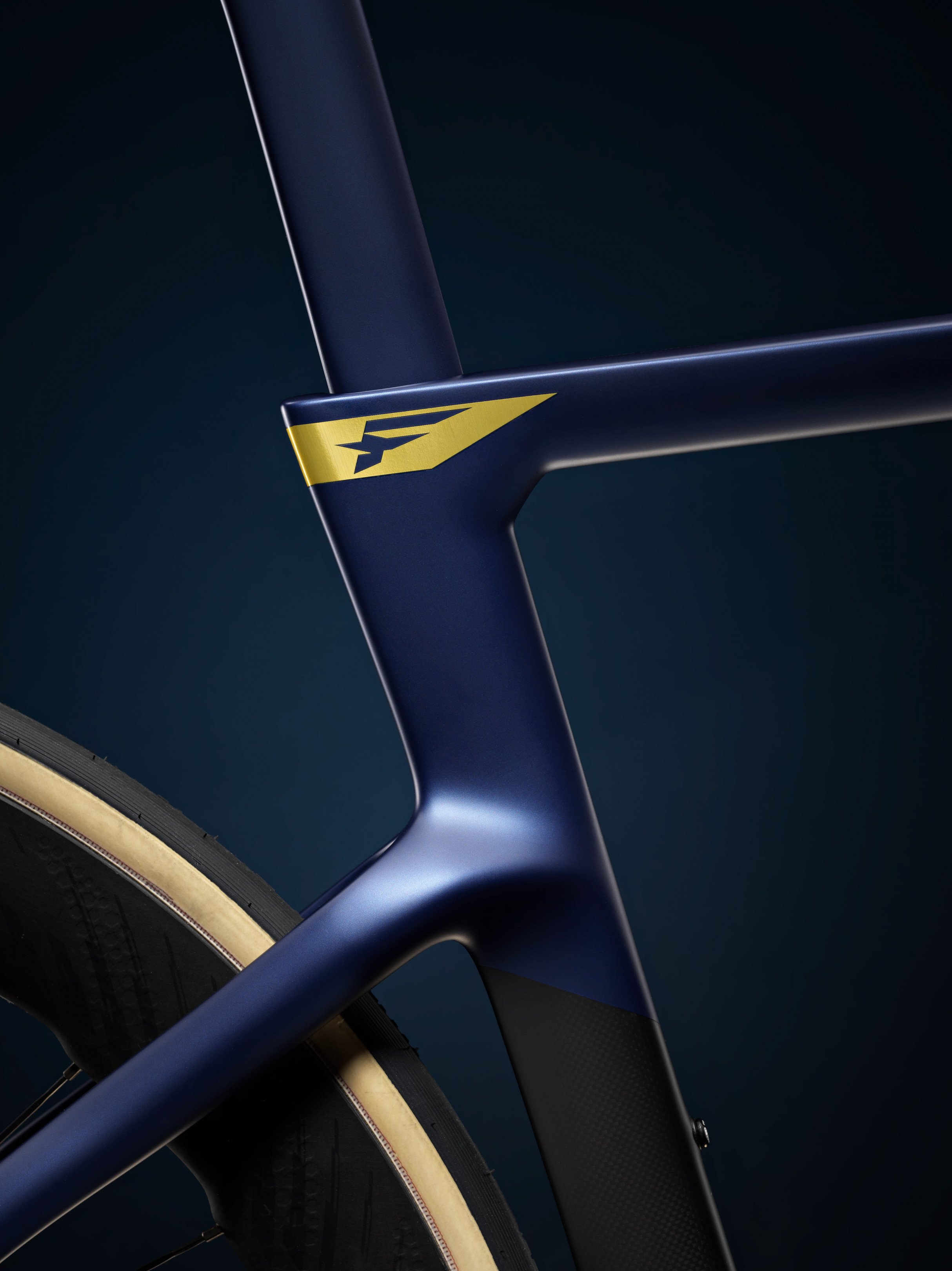

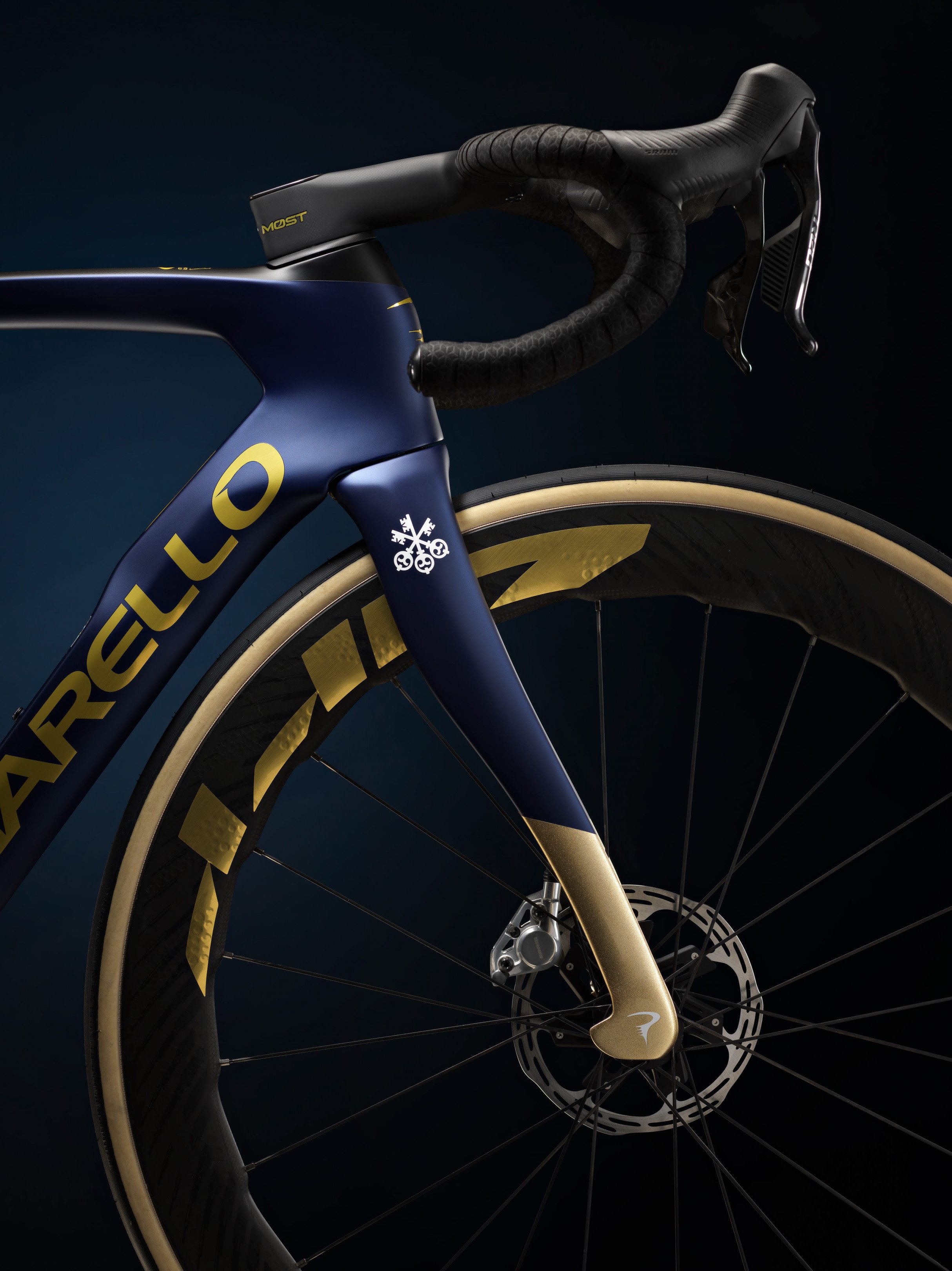

Dogma F SRAM Red eTap AXS
Gallery
Images
action
Geometry
Geometry
>
Geometry
Geometry
Frame geometry
| Geometry | 425 | 450 | 465 | 485 | 500 | 510 | 520 | 525 | 540 | 560 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Stack | 502mm | 517.3mm | 525.2mm | 532.1mm | 542.4mm | 551mm | 561.5mm | 570.1mm | 584.8mm | 613.2mm | 651.6mm |
| Reach | 351.5mm | 365.4mm | 372.2mm | 378.2mm | 383.3mm | 385.3mm | 389.2mm | 390.8mm | 396.7mm | 393.4mm | 410mm |
| Headtube length | 102mm | 109mm | 114mm | 119mm | 128mm | 136mm | 147mm | 154.5mm | 168mm | 204mm | 244mm |
| Headtube angle | 69.5deg | 70.5deg | 71.4deg | 72deg | 72.5deg | 72.8deg | 72.8deg | 73.2deg | 73.7deg | 73.4deg | 73.4deg |
| BB height | — | — | — | — | — | — | — | — | — | — | — |
| BB drop | 67mm | 72mm | 72mm | 72mm | 72mm | 72mm | 72mm | 72mm | 72mm | 67mm | 67mm |
| Trail | — | — | — | — | — | — | — | — | — | — | — |
| Fork length | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm | 373mm |
| Fork offset | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm | 47mm |
| Front center | — | — | — | — | — | — | — | — | — | — | — |
| Chainstay length | 407mm | 407mm | 407mm | 407mm | 407mm | 408mm | 408mm | 409mm | 409mm | 409mm | 411mm |
| Wheelbase | — | — | — | — | — | — | — | — | — | — | — |
| Top tube | 500mm | 515mm | 525mm | 535mm | 545mm | 550mm | 557mm | 565mm | 575mm | 587mm | 620mm |
| Standover height | — | — | — | — | — | — | — | — | — | — | — |
| Seat tube length | 425mm | 450mm | 465mm | 485mm | 500mm | 510mm | 520mm | 525mm | 540mm | 560mm | 600mm |
| Seat tube angle | 74.4deg | 74.4deg | 74deg | 73.7deg | 73.7deg | 73.4deg | 73.4deg | 73deg | 73deg | 72.4deg | 72deg |
Spec geometry
| Geometry | 425 | 450 | 465 | 485 | 500 | 510 | 520 | 525 | 540 | 560 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Crank length | — | — | — | — | — | — | — | — | — | — | — |
| Stem length | — | — | — | — | — | — | — | — | — | — | — |
| Handlebar width | — | — | — | — | — | — | — | — | — | — | — |
| Handlebar reach | — | — | — | — | — | — | — | — | — | — | — |
| Handlebar drop | — | — | — | — | — | — | — | — | — | — | — |
| Saddle width | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm |
| Dropper post travel | — | — | — | — | — | — | — | — | — | — | — |
| Seatpost offset | — | — | — | — | — | — | — | — | — | — | — |
Specs
Full specs
>
Specs
Full specs
Frame
Frame
TorayCa M40X, TiCR™ Cable Routing, Italian BB
Suspension
Fork
NEW eTICR Onda Fork with ForkFlap™, 1.5" upper and lower steerer
Brakes
Front brake
SRAM Red 2-piston caliper
Rear brake
SRAM Red 2-piston caliper
Front rotor
160mm
Rear rotor
160mm
Drivetrain
Shift levers
SRAM Red eTap AXS
Rear derailleur
SRAM Red eTap AXS 12s
Front derailleur
SRAM Red eTap AXS 12s
Cassette
SRAM Red XG-1290
Chain
SRAM Red AXS 12-speed
Crankset
SRAM Red eTap AXS 12s
Bottom bracket
SRAM Red
Cockpit
Stem
MOST Talon Ultra Fast (integrated)
Handlebars
MOST Talon Ultra Fast (integrated)
Saddle
Most Lynx Ultrafast Superflow L Carbon Large 145mm
Seatpost
Pinarello Aero seatpost with 3D printed titanium top seatclamp and bolts
Wheels & Tires
Front wheel
PRINCETON PEAK 4550 DB
Rear wheel
PRINCETON PEAK 4550 DB
Front tire
Continental Grand Prix 5000 S TR, 28-622
Rear tire
Continental Grand Prix 5000 S TR, 28-622
Weight
Weight
6.63kg (size 53, SRAM RED eTap, Princeton Peak 4550 wheels, without pedals and bottles)
