Canyon
Ultimate CF 7 105 Di2 Aero
Gallery
Images
product
Geometry
Geometry
>
Geometry
Geometry
Frame geometry
| Geometry | 2XL | 2XS | L | M | S | XL | XS |
|---|---|---|---|---|---|---|---|
| Stack | 624mm | 498mm | 580mm | 560mm | 539mm | 606mm | 520mm |
| Reach | 429mm | 372mm | 401mm | 393mm | 390mm | 419mm | 378mm |
| Headtube length | 206mm | 115mm | 162mm | 142mm | 121mm | 188mm | 107mm |
| Headtube angle | 73.8deg | 70deg | 73.3deg | 73.25deg | 72.8deg | 73.5deg | 71.2deg |
| BB height | — | — | — | — | — | — | — |
| BB drop | 73mm | 60mm | 73mm | 73mm | 73mm | 73mm | 73mm |
| Trail | — | — | — | — | — | — | — |
| Fork length | — | — | — | — | — | — | — |
| Fork offset | — | — | — | — | — | — | — |
| Front center | — | — | — | — | — | — | — |
| Chainstay length | 415mm | 405mm | 413mm | 410mm | 410mm | 415mm | 410mm |
| Wheelbase | 1042mm | 965mm | 1004mm | 987mm | 983mm | 1029mm | 979mm |
| Top tube | 610mm | 516mm | 569mm | 555mm | 546mm | 594mm | 529mm |
| Standover height | 874mm | 720mm | 828mm | 801mm | 775mm | 851mm | 748mm |
| Seat tube length | 600mm | 420mm | 540mm | 510mm | 480mm | 570mm | 450mm |
| Seat tube angle | 73.5deg | 73.5deg | 73.5deg | 73.5deg | 73.5deg | 73.5deg | 73.5deg |
Spec geometry
| Geometry | 2XL | 2XS | L | M | S | XL | XS |
|---|---|---|---|---|---|---|---|
| Crank length | 175mm | 165mm | 172.5mm | 172.5mm | 170mm | 175mm | 170mm |
| Stem length | 120mm | 80mm | 110mm | 100mm | 90mm | 110mm | 90mm |
| Handlebar width | — | — | — | — | — | — | — |
| Handlebar reach | — | — | — | — | — | — | — |
| Handlebar drop | — | — | — | — | — | — | — |
| Saddle width | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm | 145mm |
| Dropper post travel | — | — | — | — | — | — | — |
| Seatpost offset | 10mm | 10mm | 10mm | 10mm | 10mm | 10mm | 10mm |
Specs
Full specs
>
Specs
Full specs

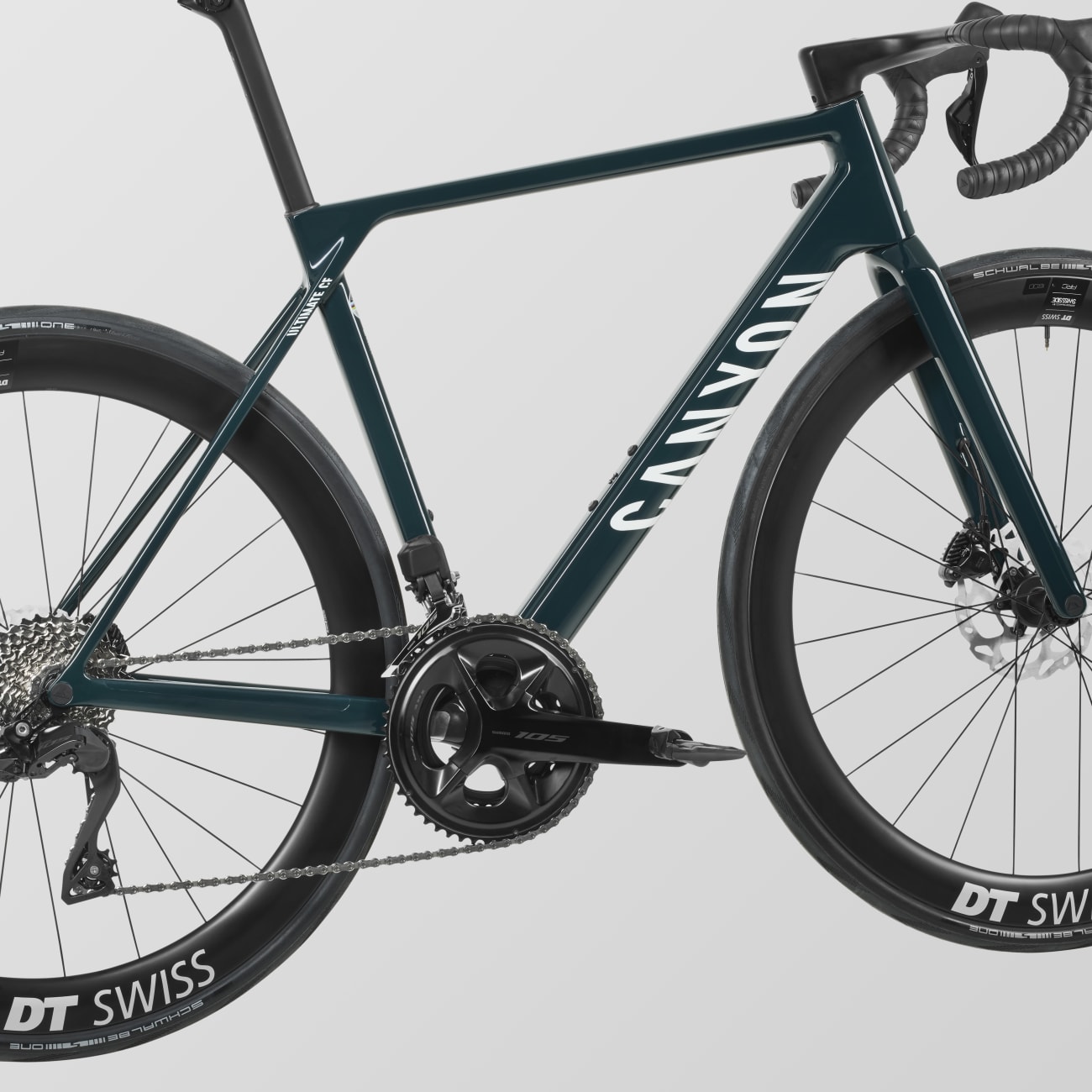

Frame
Frame
Canyon Ultimate CF (5th-generation Ultimate carbon frame; 12x142 mm; 33 mm tyre clearance; claimed frame weight 1,110 g)
Suspension

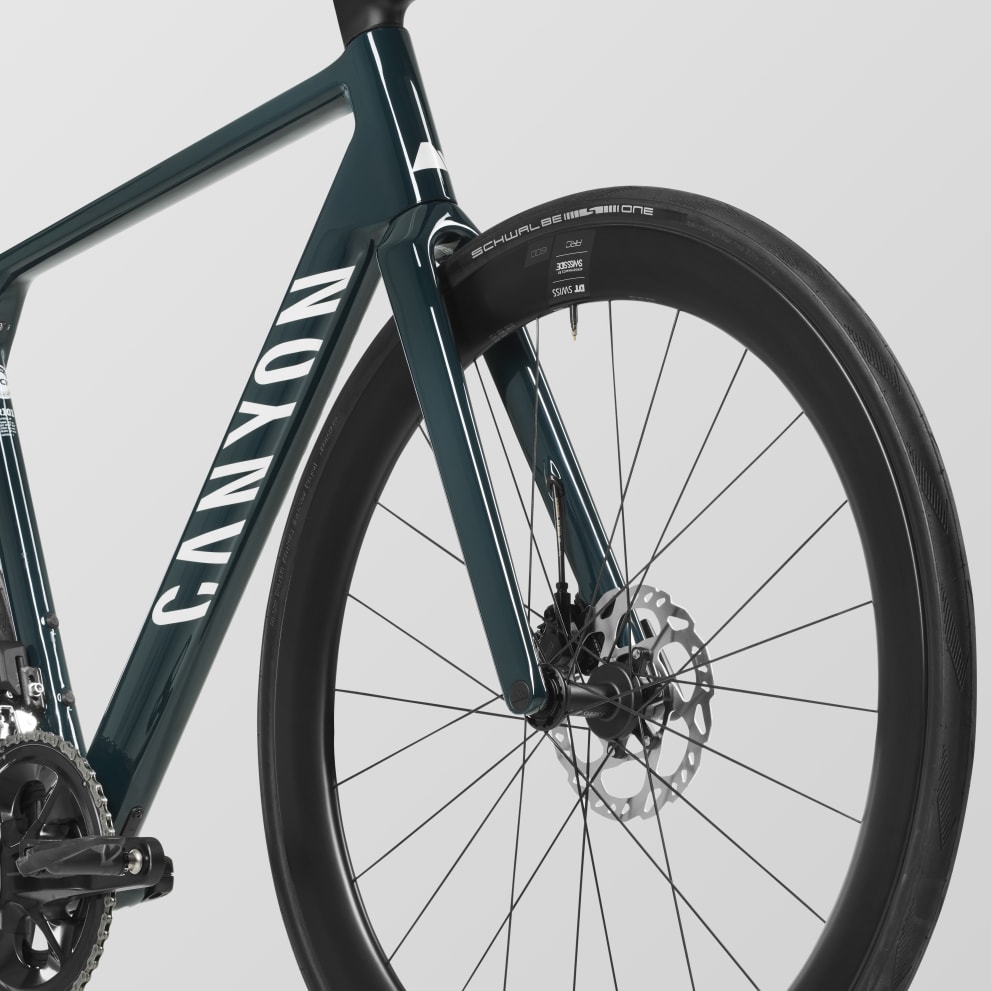

Fork
Canyon FK0146 CF Disc (carbon; 12x100 mm; 1 1/4" steerer; 33 mm tyre clearance; claimed weight 384 g)
Brakes
Front brake
Shimano 105 hydraulic disc brake, 2-piston (R7170 series)
Rear brake
Shimano 105 hydraulic disc brake, 2-piston (R7170 series)
Front rotor
160 mm (Shimano SM-RT70, Center Lock)
Rear rotor
140 mm (Shimano rotor, Center Lock)
Drivetrain
Shift levers
Shimano 105 R7170 Di2 shift/brake levers
Rear derailleur
Shimano 105 Di2 rear derailleur
Front derailleur
Shimano 105 Di2 FD-R7150
Cassette
Shimano 105 R7101, 12-speed, 11-34T
Chain
Shimano CN-M7100, 12-speed
Crankset
Shimano 105 crankset (2x)
Bottom bracket
Shimano Pressfit BB-RS500 (PF86)
Cockpit
Stem

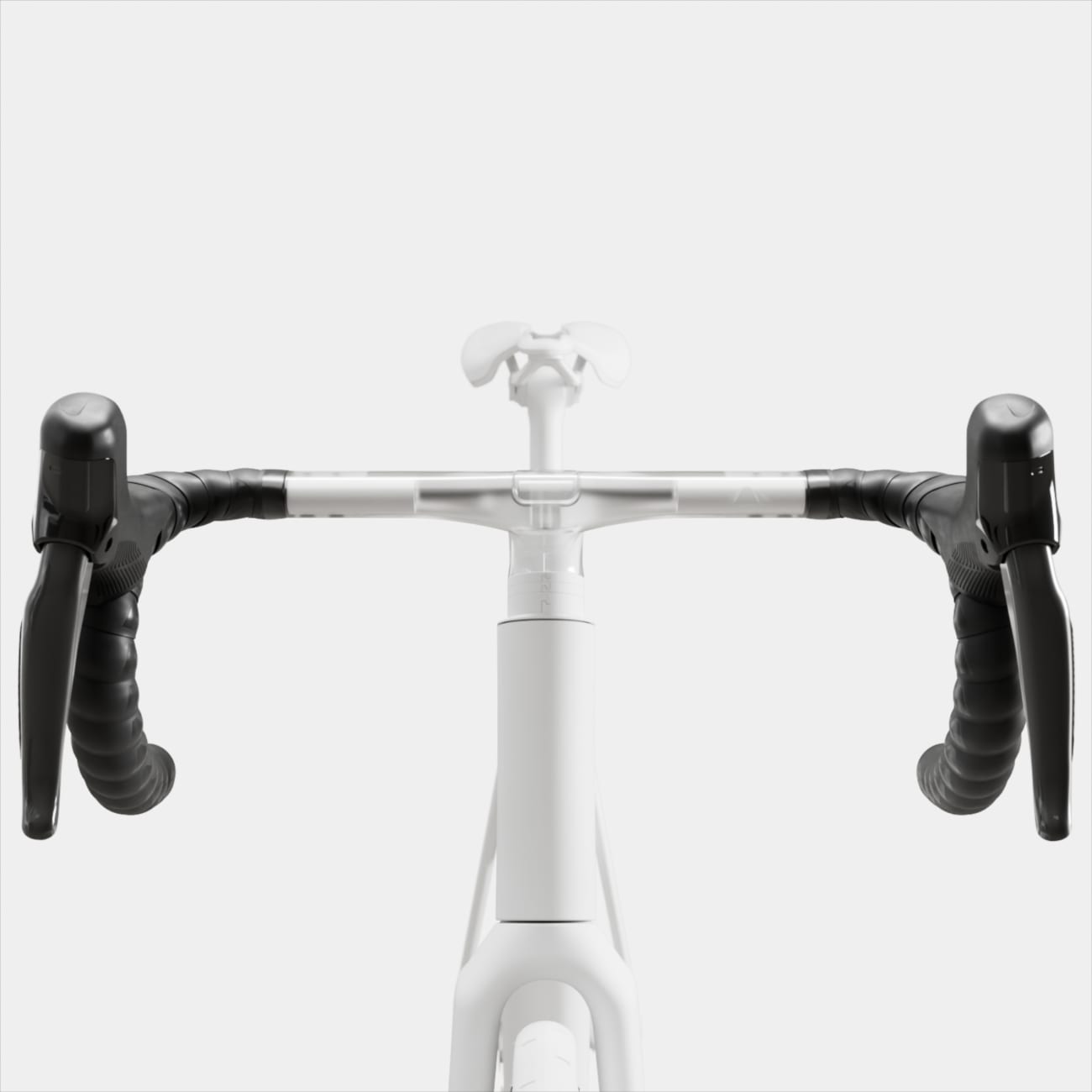

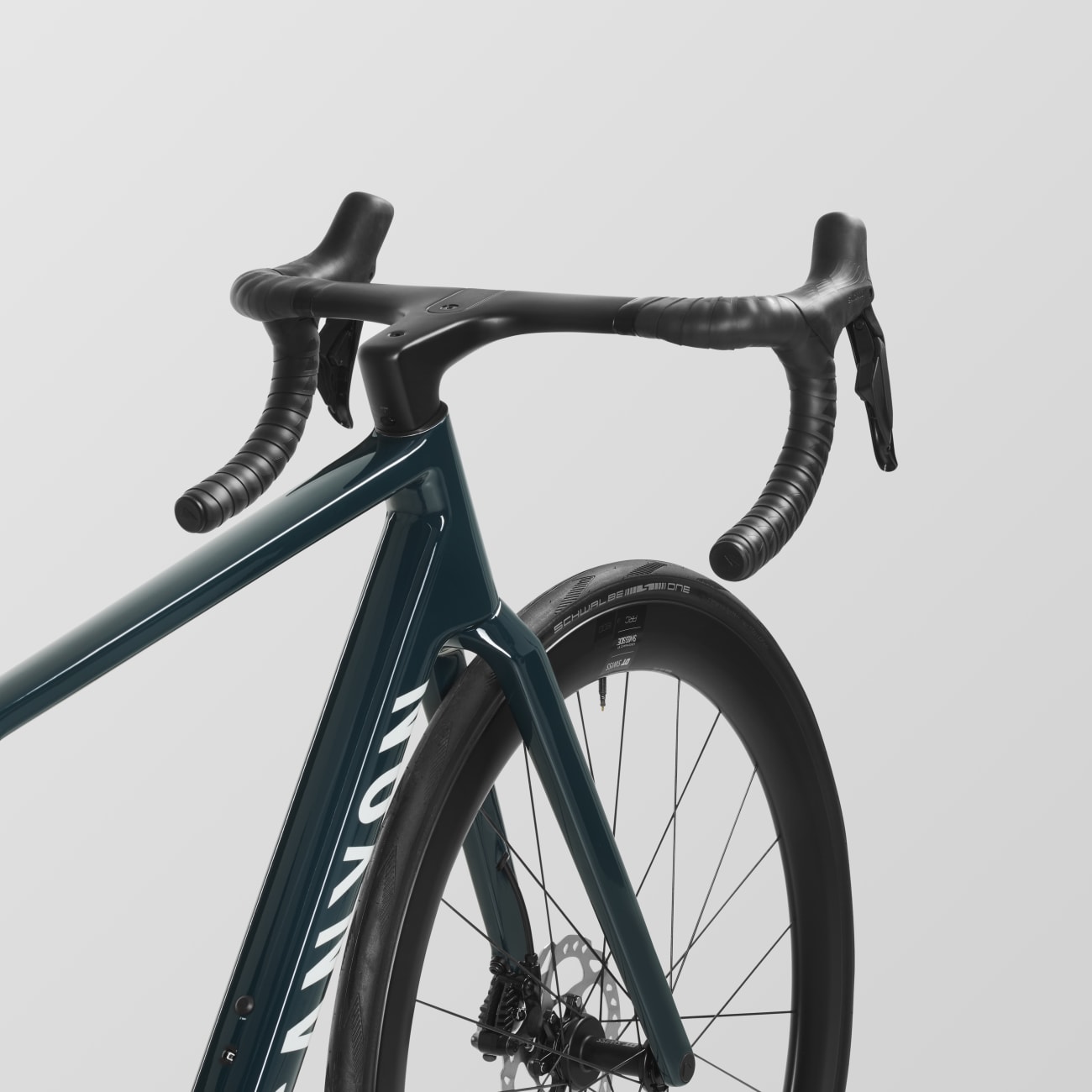

Canyon CP0048 one-piece carbon cockpit
Handlebars
Canyon CP0048 one-piece carbon cockpit (interchangeable drops; 20 mm height and 50 mm width adjustment)
Saddle
Selle Italia Model X (145 mm)

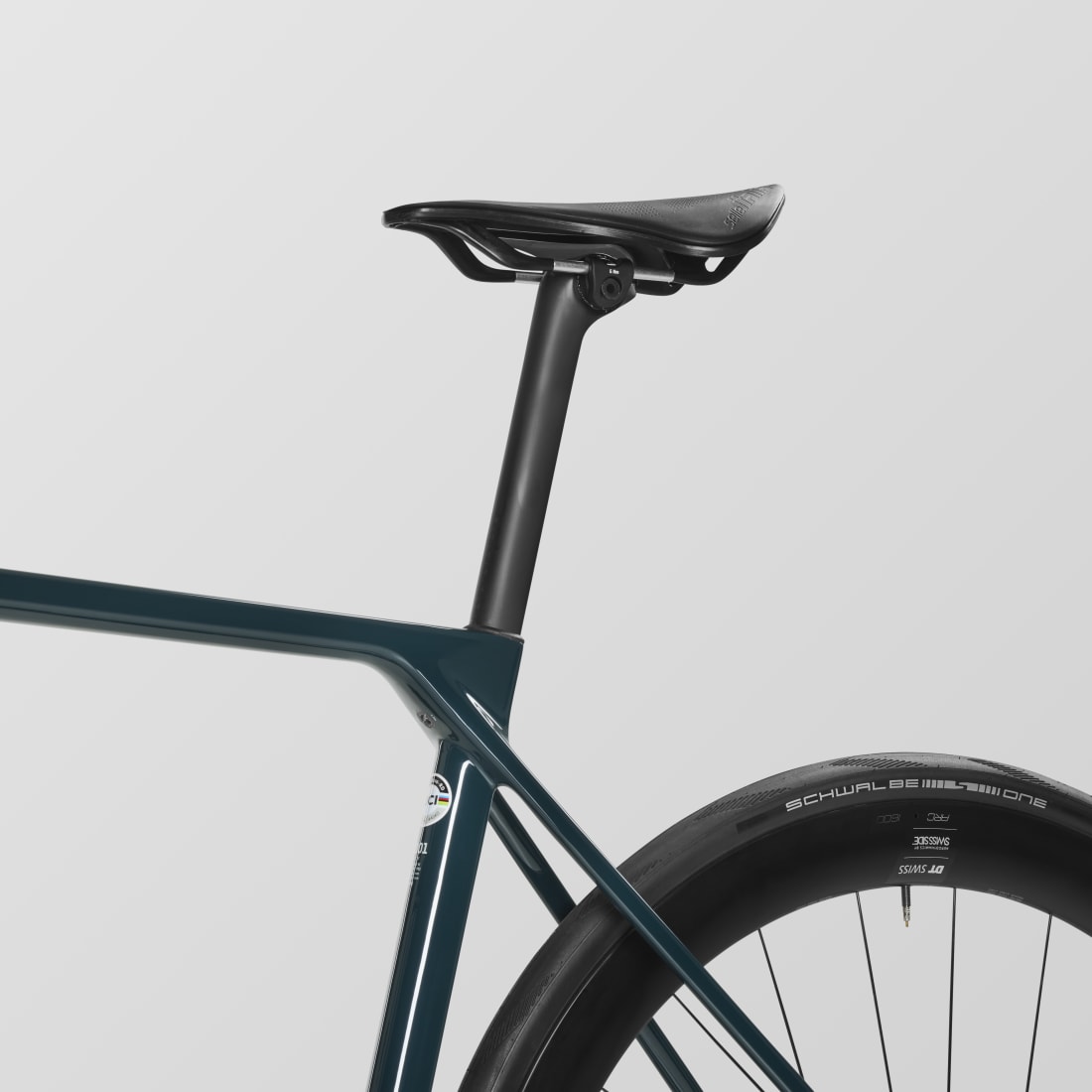

Seatpost
Canyon SP0094 CF carbon seatpost (10 mm setback)
Wheels & Tires
Front wheel
DT Swiss ARC 1600 Dicut (carbon, 50 mm, 20 mm internal, Center Lock, 12x100)
Rear wheel
DT Swiss ARC 1600 Dicut (carbon, 50 mm, 20 mm internal, Center Lock, 12x142)
Front tire
Schwalbe One, 28 mm
Rear tire
Schwalbe One, 28 mm
